Citroen Jumper – diagrama da caixa de fusíveis
Ano de fabrico: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Na cabina

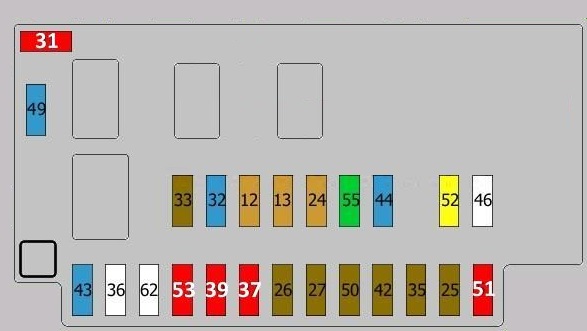

A caixa de fusíveis principal está localizada no lado do condutor atrás da tampa do painel de instrumentos.
| Número | Descrição | Amps [A] |
| 12 | Luz à direita | 5 |
| Luz traseira direita | ||
| 13 | Luz à esquerda | 5 |
| Luz traseira esquerda | ||
| 24 | Placa de luz de licença | 5 |
| Luz indicadora, luzes de presença | ||
| Iluminação, painéis de instrumentos | ||
| 25 | Sistema de endereços públicos | 7,5 |
| 26 | Stoplights | 7,5 |
| 27 | Espelho retrovisor eléctrico | 7,5 |
| Controlo de velocidade de cruzeiro | ||
| Telefone | ||
| Tacógrafo | ||
| Controlo remoto | ||
| Alarme | ||
| 31 | Interruptor de controlo da iluminação | 10 |
| 32 | Sistema de endereços públicos | 15 |
| 33 | Luzes de nevoeiro | 7,5 |
| 35 | Controlo do regulador da janela | 7,5 |
| 37 | Iluminação do painel de instrumentos | 10 |
| 39 | Iluminação interior | 10 |
| Conector de diagnóstico | ||
| 42 | Unidade de controlo de ABS | 7,5 |
| 43 | Lavador de pára-brisas | 15 |
| 44 | Isqueiro | 15 |
| 49 | Lavadores de faróis | 15 |
| 50 | Unidade de controlo de airbag | 7,5 |
| 51 | NÃO | 10 |
| 52 | Tomada de 12V | 20 |
| 53 | Indicadores de direcção | 10 |
| Alarme | ||
| Iluminação do painel de instrumentos | ||
| 55 | Ventilador, aquecedor de estacionamento | 30 |
| Aquecedor adicional |
O módulo adicional está localizado no lado do passageiro sob o painel de instrumentos.
| Número | Descrição | Amps [A] |
| 34 | Tacógrafo | 10 |
| Telefone | ||
| Alarme | ||
| Controlo remoto | ||
| 38 | Sistema de fecho central | 20 |
| 40 | Janela traseira aquecida, lado direito | 15 |
| 41 | Espelho retrovisor aquecido | 10 |
| 45 | Assentos aquecidos | 15 |
| 47 | Janela eléctrica dianteira esquerda | 20 |
| 48 | Janela de energia frontal direita | 20 |
| 54 | Janela traseira aquecida, lado esquerdo | 15 |
| 56 | Ar condicionado adicional | 30 |
| 57 | Ventilador, aquecedor de estacionamento | 15 |
| 58 | Programador de aquecedor adicional | 5 |
| 59 | Prateleira (fornecimento) | 15 |
| 60 | Alarme | 10 |
| 61 | Aquecedor adicional | 20 |
| 63 | Equipamento especial | 30 |
| 64 | 20 | |
| 65 | Conector de acessórios | 10 |
Compartimento do motor
| Número | Descrição | Amps [A] |
| 1 | Desconhecido | 60 |
| 2 | Desconhecido | 50 |
| 3 | Desconhecido | 30 |
| 4 | Desconhecido | 50 |
| 5 | Desconhecido | 30 |
| 6 | Desconhecido | 70 |
| 7 | Desconhecido | 70 |
| 8 | Desconhecido | 30 |
| 9 | Faróis de nevoeiro dianteiros | 15 |
| 10 | Sistema de aviso | 15 |
| Comandos do volante | ||
| 11 | Unidade de controlo do motor | 10 |
| Electrónica de motores | ||
| 14 | Feixe de imersão à direita | 10 |
| 15 | Feixe de imersão à esquerda | 10 |
| 16 | Não utilizado | 7,5 |
| 17 | Unidade de controlo do motor | 7,5 |
| Electrónica de motores | ||
| 18 | Unidade de controlo do motor | 7,5 |
| Electrónica de motores | ||
| 19 | Compressor | 7,5 |
| 20 | PTC | 30 |
| 21 | Fusível da bomba de combustível | 15 |
| 22 | Não utilizado | 20 |
| 23 | Unidade de carregamento automático | 10 |
| 24 | Unidade de controlo de transmissão automática | 15 |
| 30 | Semáforos | 15 |
Este bloco também contém módulos de relé:
1 – semáforos;
2 – sinal audível;
3 – embraiagem electromagnética do compressor do ar condicionado;
4 – motor eléctrico do ventilador do aquecedor;
5 – sistemas de controlo de motores;
6 – bomba de combustível;
7 – luzes de nevoeiro;
8 – bomba de lavagem do pára-brisas;
9 – limpador/lavador de faróis.
