Diagrammes de fusibles et boîtes à relais – Ford F-150
S’applique aux véhicules fabriqués au fil des ans :
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

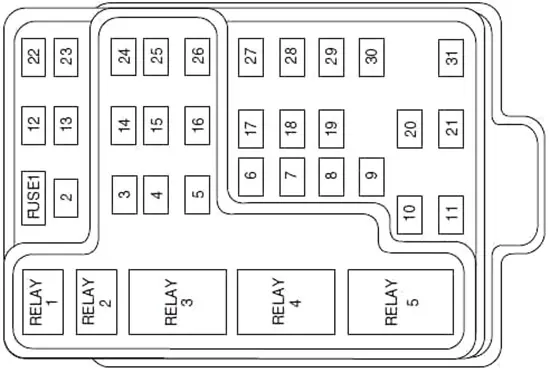

Schéma de la boîte à fusibles de l’habitacle
Le panneau de fusibles est situé derrière le couvercle en dessous et à gauche du volant, à côté de la pédale de frein. Tirez le couvercle du panneau vers l’extérieur pour accéder aux fusibles. Pour retirer le fusible, utilisez l’outil de retrait des fusibles situé sur le couvercle du panneau de fusibles.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 | Audio |
| 2 | 5 | Module de commande du groupe motopropulseur (PCM), groupe |
| 3 | 20 | Allume-cigarette, connecteur de liaison de données |
| 4 | 5 | 2000-2004 : interrupteur du rétroviseur électrique, relais de l’indicateur du rétroviseur. |
| 15 | 1997-1999 : module d’éclairage automatique, module d’entrée à distance, rétroviseurs. | |
| 5 | 15 | Module de commande de vitesse, feu de recul, commutateur de mode de climatisation, relais de feux de circulation diurne (DRL), capteur de gamme de transmission numérique (DTR) (2001-2004), relais d’embrayage CA (1997-1999). |
| 6 | 5 | Cluster, solénoïde de verrouillage du levier de frein, GEM, module de suspension pneumatique arrière (1997-1999) |
| 7 | – | Non utilisé |
| 8 | 5 | Radio, module d’entrée à distance, GEM, système de divertissement embarqué (SuperCrew seulement) |
| 9 | – | Non utilisé |
| 10 | – | Non utilisé |
| 11 | 30 | Relais de pompe d’essuie-glace, relais d’essuie-glace à glissement/arrêt, relais d’essuie-glace HI/LO, moteur d’essuie-glace |
| 12 | – | Non utilisé |
| 13 | 20 | Contacteur de feux stop (ampoules), clignotants/feux de détresse, module de contrôle de vitesse (1997-2000) |
| 14 | 15 | Relais d’économie de batterie, relais d’éclairage intérieur, relais de temporisation d’accessoires (vitres électriques) (1997-2000) |
| 15 | 5 | Commutateur de feux stop (contrôle de vitesse, verrouillage du levier de frein, ABS (1997-2000), entrées du module PCM (1997-2000)), GEM, module de système de freinage antiblocage arrière (RABS) |
| 16 | 20 | Phares (feux de route), Cluster (indicateur de feux de route) |
| 17 | – | Non utilisé |
| 18 | 5 | Éclairage des instruments (puissance de gradation) |
| 19 | – | Non utilisé |
| 20 | 5 | Audio, GEM, module de commande du groupe motopropulseur (PCM), capteur de plage de transmission. |
| 21 | 15 | Commutateur d’embrayage, relais de démarreur, fusible I/P 20, capteur numérique de plage de transmission (DTR) (2001-2004) |
| 22 | 10 | Module de coussin gonflable, module de désactivation du coussin gonflable passager |
| 23 | 10 | Batterie de remorquage Relais de charge, clignotant de rotation/danger, électrovannes 4×4, relais 4×4, console de pavillon, module de système de freinage antiblocage aux 4 roues (4WABS), rétroviseur CE, sièges chauffants. |
| 24 | 10 | 2001-2004 : assemblage du sélecteur de fonction |
| 1997-1999 : Commutateur de mode de climatisation (relais de soufflerie) | ||
| 25 | 10 | 2003-2004 : Rétroviseurs chauffants |
| 5 | 1997-1999 : module de système de freinage antiblocage des 4 roues (4WABS) | |
| 26 | 10 | Feu de croisement droit |
| 27 | 5 | Relais d’antibrouillard et indicateur d’antibrouillard, interrupteur principal (pré) (2001-2004) |
| 28 | 10 | Phare de croisement gauche |
| 29 | 5 | Module de phares automatiques, commutateur de commande de surmultiplication, module de sécurité central (2001-2004), Beltminder (2001-2004) |
| 30 | 30 | Émetteur-récepteur anti-vol passif, faisceau, bobines d’allumage, relais PCM, bobine enfichable (2001-2004), condensateur de bruit RF (2001-2004), diode ECC (2001-2004) |
| 31 | – | Non utilisé |
| R1 | Relais de lampe interne | |
| R2 | Relais d’économiseur de batterie | |
| R3 | Non utilisé | |
| R4 | Relais de fenêtre One Touch | |
| R5 | Retard supplémentaire du relais | |
Schéma de la boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située dans le compartiment moteur et contient des fusibles à courant élevé qui protègent les principaux systèmes électriques du véhicule contre les surcharges.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 20 | Point de puissance |
| 2 | 30 | Module de commande du groupe motopropulseur (PCM) |
| 3 | 30 | Interrupteur principal d’éclairage, relais de phares, interrupteur multifonctionnel |
| 4 | 20 | Prise d’alimentation de la console (Harley Davidson uniquement) |
| 15 | 1997-1999 : suspension pneumatique | |
| 5 | 20 | Feux de recul/stationnement pour la traction d’une remorque |
| 6 | 15 | Interrupteur principal d’éclairage, relais de feux de stationnement |
| 7 | 20 | Corne |
| 8 | 15 | Serrures de porte motorisées, module de sécurité central (CSM) (2001-2004), relais de serrure (non utilisé dans SuperCrew) (2001-2004). |
| 9 | 15 | Feux de circulation diurne (DRL), feux antibrouillard |
| 10 | 20 | Pompe à carburant |
| 11 | 20 | Champ de l’alternateur |
| 12 | 20 | 2000-2004 : Prise de courant auxiliaire arrière |
| 13 | 15 | 2000-2004 : emb emb emb emb emb emb de climatisation |
| 14 | – | Non utilisé |
| 15 | 10 | 2001-2004 : Feux de bord de course |
| 16 | 15 | 2003-2004 : Module d’injecteur de carburant double, commutateur de sélection de carburant et injecteurs de carburant alternatif (véhicules bicarburants uniquement). |
| 17 | – | Non utilisé |
| 18 | 15 | PCM, injecteurs de carburant, relais de pompe à carburant, capteur de débit massique d’air. |
| 19 | 10 | Adaptateur de remorquage/charge (feu stop/joue droite) |
| 20 | 10 | Adaptateur de remorquage/camper (feu stop/tournant à gauche) |
| 21 | – | Non utilisé |
| 22 | – | Non utilisé |
| 23 | 15 | Capteur HEGO, transmission automatique (2000-2004), ventilation du réservoir (1997-2000), module de commande du groupe motopropulseur (1997-1999), capteur CMS (2000) |
| 24 | 15 | 1997-1999 : Module de commande du groupe motopropulseur, transmission automatique, capteur CMS. |
| 101 | 30 | Chargement de la batterie pour la traction d’une remorque |
| 102 | 50/20 | Système de freinage antiblocage des quatre roues (4WABS)/ module de freinage antiblocage des roues arrière (RABS), contacteur d’allumage. |
| 103 | 50 | Boîte de jonction centrale |
| 104 | 30 | Moteur 4×4 et embrayage de changement de vitesse |
| 105 | 40 | Ventilateur de climatisation avant |
| 106 | 20 | 2000-2004 : Pompe d’intercooler (moteur suralimenté uniquement) |
| 107 | – | Non utilisé |
| 108 | 30 | Frein électrique pour la traction d’une remorque |
| 109 | 50 | 1997-1999 : Compresseur de suspension pneumatique |
| 110 | 30 | 2001-2004 : Relais de temporisation supplémentaire (non utilisé sur SuperCrew) |
| 1997-2000 : Vitres électriques | ||
| 111 | 40 | Alimentation par batterie pour le commutateur d’allumage (démarreur et circuits de démarrage) |
| 112 | 30 | Siège conducteur, interrupteur de pédale réglable (2000-2004) |
| 113 | 40 | Alimentation de la batterie du commutateur d’allumage (circuits de travail et auxiliaires) |
| 114 | – | Non utilisé |
| 115 | 20 | 2000-2004 : Verrouillage électrique des portes (SuperCrew uniquement) |
| 116 | 40 | 2003-2004 : Rétro-éclairage chauffant |
| 117 | – | Non utilisé |
| 118 | 30 | 2001-2004 : Sièges chauffants |
| 601 | 2000-2004 : Vitres électriques, toit ouvrant (SuperCrew uniquement) | |
| 602 | Non utilisé | |
| 201 | Relais de feux de stationnement de la remorque | |
| 202 | Relais de fonctionnement/arrêt des essuie-glaces avant | |
| 203 | Relais de feux de détresse de la remorque | |
| 204 | Relais d’embrayage A/C | |
| 205 | Relais du klaxon | |
| 206 | Relais pour feux de brouillard | |
| 207 | Relais de la pompe du lave-glace avant | |
| 208 | 2000-2004 : Relais de la pompe d’intercooler (moteur suralimenté uniquement) | |
| 209 | Relais d’essuie-glace avant | |
| 301 | Relais de la pompe à carburant | |
| 302 | Relais de charge de la batterie de la remorque | |
| 303 | 2003-2004 : Relais de rétroéclairage chauffant (SuperCrew uniquement) | |
| 1997-1999 : Relais de suspension pneumatique arrière | ||
| 304 | Relais du module de commande du train d’entraînement | |
| 305 | 2000-2004 : relais de pompe à carburant (moteur suralimenté uniquement) | |
| 306 | 2000-2004 : Relais de contacteur d’inertie (moteur suralimenté uniquement) | |
| 401 | Non utilisé | |
| 501 | Diode du module de contrôle du train de traction | |
| 502 | Diode du compresseur de climatisation | |
| 503 | Non utilisé | |
