Diagrammes de fusibles et boîtes à relais – Nissan Navara D40
S’applique aux véhicules fabriqués au fil des ans :
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

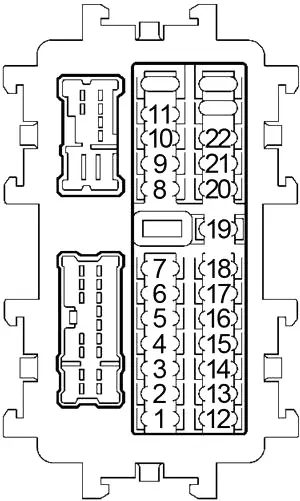

Boîte à fusibles du compartiment passager
Le panneau de fusibles est situé derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants et tirez le couvercle de la boîte à fusibles pour le retirer.
Dos
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 10 | BCM (body control module), ECM (engine control module) |
| 2 | – | – |
| 3 | 10 | Unité de commande du blocage de différentiel, interrupteur de mode de blocage de différentiel |
| 4 | 10 | Audio, BCM (body control module), tuner radio satellite |
| 5 | 20 | 2010-2014 : Prise de courant |
| 15 | 2004-2009 : Prise de courant dans la console | |
| 6 | 10 | Commande à distance des rétroviseurs extérieurs |
| 7 | 15 | 2004-2009 : Prise électrique supérieure avant |
| 8 | 10 | Contrôle de l’air frontal, relais du moteur du ventilateur frontal |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Commutateur de frein ASCD, relais de siège chauffant, connecteur de liaison de données, commutateur de feux stop, système sonar, système de commande de transmission automatique, audio |
| 13 | 10 | Unité de détection de diagnostic de coussin gonflable, unité de commande du système d’évaluation du passager |
| 14 | 10 | Compteur combiné, miroir intérieur automatique pour éviter l’éblouissement |
| 15 | 10 | Interrupteur combiné |
| 16 | 10 | Relais du siège chauffant |
| 17 | 15 | Amplificateur audio, tuner radio satellite |
| 18 | 10 | BCM (module de commande de la carrosserie), relais de lampe de charge, lampe d’ambiance avant/lampe de carte, lampe de verrouillage de l’allumage, lampe d’ambiance de la 2e rangée, système de commande des freins, 4 roues motrices. |
| 19 | 10 | Rétroviseur intérieur automatique sans éblouissement, compteur combiné, connecteur de liaison de données, unité de commande de blocage de différentiel, commande d’air avant, système de contrôle de la pression des pneus. |
| 20 | 10 | Relais de feux stop, interrupteur de feux stop |
| 21 | 10 | Capteur d’angle de direction, unité de commande de transfert, BCM (module de commande de la carrosserie), lampe d’ambiance intérieure, système de verrouillage électrique, NVIS, système de sécurité du véhicule. |
| 22 | 10 | Assemblage de la transmission automatique |
| R1 | – | |
| R2 | Accessoire | |
Boîte à fusibles du compartiment moteur №1
Retirez le couvercle de la boîte à fusibles en appuyant sur le loquet et en soulevant le couvercle.
Régime 2004-2010
| Numéro | Ampères [A] | Description |
|---|---|---|
| 32 | 10 | Relais de remorquage 2 |
| 33 | – | – |
| 34 | 10 | Réflecteur RH (haut) |
| 35 | 10 | Réflecteur gauche (haut) |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière, éclairage de la plaque d’immatriculation, éclairage du commutateur, relais de remorquage 1 |
| 38 | 10 | Relais de feux de recul (transmission automatique), relais de remorquage 2 |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (bas), relais de jour 2 |
| 41 | 15 | Réflecteur RH (bas) |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Miroir relais chauffant |
| 44 | – | – |
| 45 | 10 | Relais lumière du jour 1 |
| 46 | 15 | Relais de dégivrage de la vitre arrière |
| 47 | 15 | Relais de dégivrage de la vitre arrière |
| 48 | 15 | Relais de la pompe à carburant |
| 49 | 10 | Ensemble de transmission automatique, commutateur de verrouillage de l’embrayage, commutateur de neutralisation du verrouillage de l’embrayage, relais de neutralisation du verrouillage de l’embrayage 2 |
| 50 | 10 | ABS, capteur d’angle de braquage |
| 51 | 10 | Inversion du relais de lampe (transmission automatique), inversion du commutateur de lampe (transmission manuelle). |
| 52 | 20 | Relais du moteur de commande de l’accélérateur |
| 53 | 20 | Module de commande du moteur (ECM), relais ECM, amplificateur d’antenne NATS |
| 54 | 10 | Capteur de débit d’air, capteur d’oxygène chauffé |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| R1 | Désembuage de la vitre arrière | |
| R2 | Module de commande du moteur (ECM) | |
| R3 | Feu de croisement | |
| R4 | Feu de brouillard avant | |
| R5 | Démarreur | |
| R6 | Rétroviseur chauffant | |
| R7 | Ventilateur de refroidissement (haut) | |
| R8 | Ventilateur de refroidissement (faible) | |
| R9 | Allumage | |
Schéma 2010-2014
| Numéro | Ampères [A] | Description |
|---|---|---|
| 32 | 10 | Remorque |
| 33 | – | – |
| 34 | 10 | Feu de route droit, système d’éclairage automatique, système de sécurité du véhicule. |
| 35 | 10 | Feu de route gauche, système d’éclairage automatique, système de sécurité du véhicule. |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière, éclairage de la plaque d’immatriculation, éclairage de l’interrupteur |
| 38 | 10 | Relais de feux de recul (transmission automatique), remorque |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (faible), relais 2 de feux de circulation diurne, système d’éclairage automatique, système de sécurité du véhicule |
| 41 | 15 | Feu de croisement droit, système d’éclairage automatique, système de sécurité du véhicule. |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de chauffage des rétroviseurs |
| 44 | – | – |
| 45 | 10 | Relais lumière du jour 1 |
| 46 | 15 | Relais de dégivrage de la vitre arrière |
| 47 | 15 | Relais de dégivrage de la vitre arrière |
| 48 | 15 | Relais de la pompe à carburant |
| 49 | 10 | Ensemble de transmission automatique, commutateur de verrouillage d’embrayage, commutateur d’annulation de verrouillage d’embrayage, relais d’annulation de verrouillage d’embrayage 2 |
| 50 | 10 | ABS |
| 51 | 10 | Relais d’inversion de feux (transmission automatique), interrupteur d’inversion de feux (transmission manuelle), système sonar, audio |
| 52 | 20 | Relais du moteur de commande de l’accélérateur |
| 53 | 20 | Module de commande du moteur (ECM), relais ECM, NVIS |
| 54 | 15 | Capteur de débit d’air, capteur d’oxygène chauffé |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| 57 | – | – |
| R1 | Désembuage de la vitre arrière | |
| R2 | Ventilateur de refroidissement (faible) | |
| R3 | Ventilateur de refroidissement (haut) | |
| R4 | Allumage | |
Boîte à fusibles du compartiment moteur №2
Retirez le couvercle de la boîte à fusibles en appuyant sur le loquet et en soulevant le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 24 | 15 | Relais du moteur du ventilateur avant |
| 25 | 10 | Interrupteur à clé |
| 26 | 20 | Prise électrique inférieure avant |
| 27 | 15 | Relais du moteur du ventilateur avant |
| 28 | – | – |
| 29 | 20 | Audio |
| 30 | 15 | Générateur, relais du klaxon |
| 31 | – | – |
| g | 50 | BCM (module de commande de la carrosserie), disjoncteur 2 |
| h | 30 | Frein électrique (remorque) |
| i | 40 | Relais du ventilateur de refroidissement, relais du miroir chauffant |
| J | 40 | Commutateur d’allumage, relais de coupure de transfert 1 et relais 2 |
| K | – | – |
| L | 30 | 2006-2014 : ABS |
| 40 | 2004-2005 : ABS | |
| m | 30 | Relais de remorque |
| n | 40 | 2006-2014 : ABS |
| 30 | 2004-2005 : ABS | |
| R1 | corne | |
Boîte à relais du compartiment moteur
C’est près de la boîte à fusibles.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 57 | 10 | Relais de coupure de transfert 1 et relais de transfert 2, unité de commande de transfert |
| 58 | 10 | Commutateur à 4 roues, unité de commande de transfert |
| 59 | – | 2006-2014 : – |
| 60 | 15 | 2006-2014 : BCM (module de contrôle de la carrosserie), remorque |
| R1 | 2006-2014 : Clignotants droit de la remorque | |
| R2 | Relais de désactivation du transfert 2 (avec 4WD) | |
| R3 | Relais lumière du jour 2 | |
| R4 | Feu stop (avec contrôle de la descente et aide au démarrage en côte) | |
| 2006-2014 : Relais de neutralisation du verrouillage de l’embrayage 1 | ||
| R5 | Relais lumière du jour 1 | |
| R6 | Feu de recul (avec transmission automatique) | |
| 2006-2014 : Relais de neutralisation du verrouillage de l’embrayage 2 | ||
| R7 | Moteur du ventilateur avant | |
| R8 | Transfert à bascule (avec 4 roues motrices) | |
| R9 | Relais de découplage de transfert 1 (avec 4 roues motrices) | |
| R10 | Vitesse élevée (avec 4 roues motrices) | |
| R11 | 2006-2014 : Clignotants de gauche pour remorque | |
| 2004-2005 : Relais 2 de neutralisation du verrouillage de l’embrayage. | ||
| R12 | 2006-2014 : Feu de recul (avec transmission manuelle) | |
| R13 | 2006-2014 : Courrier de remorque 1 | |
| R14 | 2006-2014 : Relais de remorque 2 | |
Bloc de connexion des fusibles
Situé sur la borne de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 140 | Générateur, fusible : « D », « E », « F |
| b | 60 | Relais d’accessoires (2004- (Fusibles : « 4 », « 5 », « 6 », « 7 »)), Fusibles : « 17 », « 18 », « 19 », « 20 », « 21 », « 22 », etc. |
| C | 80 | 2004 : relais d’allumage (fusibles : « 38 », « 48 », « 49 », « 50 », « 51 », « 54 », « 55 »), fusibles : « 46 », « 47 », « 52 », « 53 ». |
| 80 | 2013 : Fusible : « 52 », « 53 » | |
| D | 80 | Relais de tête (fusibles : « 34 », « 35 »), relais de tête basse (fusibles : « 40 », « 41 »), relais de feux antibrouillard avant (fusibles : « 56 »), relais de feux arrière (fusibles : « 36 » , « 37 »), fusibles : « 32 », « 39 », « 42 », « 43 », « 45 ». |
| E | 100 | Relais haut du ventilateur de refroidissement, relais bas du ventilateur de refroidissement, relais du miroir chauffant, fusible : « 24 », « 25 », « 26 », « 27 », « G », « H », « I ». |
| F | 80 | Fusible : » J « , » L « , » M « , » N « , » 29 « , » 30 « . |
