Schémas des fusibles et boîtes à relais – Peugeot 405
S’applique aux véhicules fabriqués au fil des ans :
1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

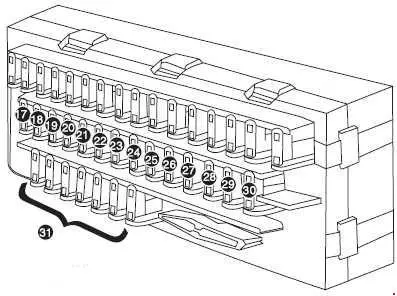

Boîte à fusibles dans le tableau de bord.
La boîte à fusibles est située sous le tableau de bord, du côté gauche du conducteur, et contient six fusibles de rechange et un étau spécial pour changer les fusibles.
| Numéro |
Ampères [A] |
Description |
| F1 | 10 | Alimentation de la radio/lecteur CD derrière l’interrupteur principal |
| F2 | 5 | Relais de coupure du compresseur – courant après l’interrupteur de la minuterie du plafonnier – la clé a trois universels |
| F3 | 15 | Derrière le commutateur de puissance modulante de l’ABS – relais de ventilateur rapide |
| F4 | 10 | Petite LED à l’arrière droit – Eclairage du relais de signalisation acoustique |
| F5 | 15 | Ventilateurs à relais – alimentation après l’interrupteur du système de ventilation intelligent |
| F6 | 10 | Alimentation en airbag |
| F7 | 20 | Relais d’avertisseur sonore – antibrouillard – avertisseur sonore |
| F8 | – | Bypass : interrupteurs de bypass d’entrée |
| F9 | 10 | Petits feux avant, petits feux arrière gauche, éclairage de la plaque d’immatriculation arrière |
| F10 | 30 | Lève-vitre arrière – la vitre s’allume |
| F11 | 30 | MASTER SAFETY associé aux feux de croisement et de route avant – relais de feux de brouillard avant/arrière |
| F12 | 10 | Feux de recul – unité d’avertissement d’obstacle arrière – après la mise en marche des amplificateurs de puissance avant – puissance après le commutateur du capteur de température ambiante – puissance après le DIAG – puissance après le relais d’alarme ABS. |
| F13 | 30 | Pas de consommation |
| F14 | 30 | Pas de consommation |
| F15 | 15 | Plafonniers à LED à l’avant et à l’arrière – centrale de verrouillage centralisé – rétroviseur électrique rabattable – temporisateurs électriques pour plafonds fixes – éclairage du coffre – relais d’éjection du coffre. |
| F 16 | 20 | Briquet. alimentation permanente après l’interrupteur principal |
| F17 | 10 | Système de ventilation intelligent de l’unité fixe – Radio avec mémoire |
| F18 | 10 | Feu de brouillard arrière |
| F19 | 10 | Éclairage du tableau de bord – Éclairage de la façade de l’amplificateur – Boutons radio sur le panneau de luminosité – Système de contrôle de l’éclairage du volant (MFC) – Éclairage des feux – Commandes d’éclairage, rétroviseurs électriques. |
| F20 | 30 | Siège du conducteur à réglage électrique |
| F21 | 30 | Système de ventilation intelligent par ventilateur |
| F22 | 20 | Siège passager électrique |
| F23 | 15 | Pas de consommation |
| F24 | 30 | Moteur d’essuie-glace – Levier d’essuie-glace – Unité d’entraînement de l’essuie-glace et pompe du lave-glace. |
| F25 | 15 | Amplificateurs de puissance permanents à action directe – DIAG puissance permanente |
| F26 | 15 | Flash – boutons radio fixes du tableau électrique |
| F27 | 30 | Chauffage de la lunette arrière – Chauffage des rétroviseurs latéraux |
| F28 | 15 | Feux de freinage – relais de relevage de pare-brise – alimentation du panneau après l’interrupteur à clé de la radio |
| F29 | 30 | Clé d’ascenseur pour pare-brise – Clé d’ascenseur pour pare-brise |
| F30 | 15 | Lampe de lecture de carte – Alimentation du circuit des indicateurs de direction – Relais de puissance – Lampe de boîte à gants – Relais de lève-vitre arrière – Relais de verrouillage du lève-vitre arrière – Lampe de lève-vitre arrière – Ensemble de lève-vitre automatique – Miroir électrique. |
| F31 | – | Fusibles de rechange |
Boîte à fusibles dans le compartiment moteur
| Numéro |
Ampères [A] |
Description |
| F32 | 30 | Ventilateur du moteur |
| F33 | 30 | Ventilateur du moteur |
| F34 | 30 | Fusible de secours |
| F35 | 30 | Fusible de secours |
| F36 | – | Connexion de court-circuit – Alimentation de la boîte à fusibles et du disjoncteur principal |
| F37 | – | Connexion en court-circuit – Alimentation du boîtier de fusibles |
