Schémas des boîtes à fusibles et à relais – Ford Transit
S’applique aux véhicules fabriqués au fil des ans :
1995, 1996, 1997, 1998, 1999, 2000.

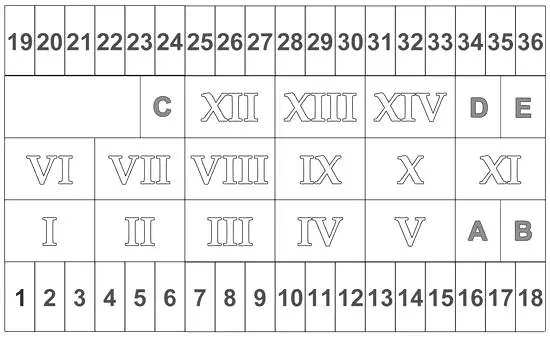

Schéma de la boîte à fusibles de l’habitacle
Le panneau de fusibles est situé sous le tableau de bord, à gauche du volant (ouvrez le couvercle pour y accéder).
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 30 25 |
Chauffage |
| 2 | 15 | Essuie-glace |
| 3 | 10 | Essuie-glace arrière |
| 4 | 30 | Vitres électriques |
| 5 | 5 10 |
ABS |
| 6 | 10 | Système de contrôle de la traction, système de démarrage à froid, horloge, ABS, système de charge, feux, tableau de bord |
| 7 | 10 | Feu de freinage |
| 8 | 10 | Indicateurs de direction |
| 9 | 10 | Système d’alarme anti-vol |
| 10 | 30 | Système de climatisation |
| 11 | 10 | Éclairage intérieur, radio, horloge |
| 12 | 5 | Rétroviseurs extérieurs électriques |
| 13 | 20 15 |
Plus léger |
| 14 | 20 | Klaxon, clignotant d’urgence |
| 15 | 10 15 |
Système d’alarme anti-vol, témoin lumineux |
| 16 | 20 | Lunette arrière chauffante, rétroviseurs extérieurs chauffants |
| 17 | 20 | Rondelles de phares |
| 18 | 30 | Pare-brise chauffant |
| 19 | 10 | Horloge, tableau de bord, allume-cigare, phare et feu arrière droit, éclairage de la plaque d’immatriculation, système de refroidissement |
| 20 | 10 | Commutateur d’antibrouillard, antipatinage, vitres électriques, feux latéraux et arrière gauches, éclairage de la plaque d’immatriculation. |
| 21 | 10 | Croisement des feux latéraux droits, système de mise à niveau des phares |
| 22 | 10 | Croisement de feux sur le côté gauche |
| 23 | 10 | Phare avant à droite |
| 24 | 10 | Phare avant gauche |
| 25 | 10 | Feux antibrouillard arrière |
| 26 | 20 | Feux de circulation diurne |
| 27 | 10 | Sièges avant chauffants |
| 28 | 10 | Chauffage par recyclage, climatisation |
| 20 | Chauffage supplémentaire | |
| 29 | 20 | Feux de brouillard avant |
| 30 | – | Non utilisé |
| 31 | 10 | Système de verrouillage central |
| 32 | 5 | Immobilisateur |
| 33 | 5 | Immobilisateur |
| 34 | 5 | Airbag |
| 35 | 5 | Entrée relais d’éclairage, chauffage |
| 36 | 10 | Système de lavage/nettoyage |
| A | Poutre transversale | |
| B | Poutre principale | |
| C | Lumière du jour | |
| D | Système anti-vol à gauche | |
| E | Système anti-vol côté droit | |
| I | Relais d’allumage | |
| II | Non utilisé | |
| III | Non utilisé | |
| IV | Indicateurs de direction | |
| V | Buzzer pour lumière extérieure | |
| VI | Feux de brouillard | |
| VII | Système de lave-phares | |
| VIII | Ecran avant chauffant | |
| IX | Essuie-glace arrière, à balayage intermittent | |
| X | Essuie-glace, à balayage intermittent | |
| XI | Ecran arrière et rétroviseurs extérieurs chauffants | |
| XII | Lumière du jour | |
| XIII | Poutre principale | |
| XIV | Système d’alarme anti-vol | |
| Feux de brouillard | ||
