Diagrammes de fusibles et boîtes à relais – Nissan Xterra N50

S’applique aux véhicules fabriqués au fil des ans :

2010, 2011, 2012, 2013, 2014, 2015.

Pour l’allume-cigare (prises de courant) dans les Nissan Xterra Répond aux fusibles n° 5 (2005-2009 : prise de courant de la console / 2010-2015 : prise de courant), n° 7 (2005-2009 : prise de courant avant supérieure) dans la boîte à fusibles du tableau de bord et au fusible 26 (prise de courant avant inférieure) dans la boîte à fusibles du compartiment moteur.

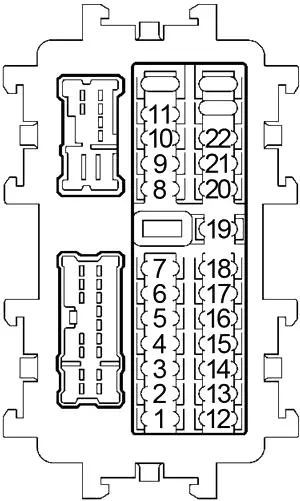

Tableau de bord

Numéro	Ampères [A]	Description
1	10	Module de contrôle de la carrosserie ; Module de contrôle du moteur.
2	–	Non utilisé
3	10	Unité de contrôle du verrouillage du différentiel ; Commutateur de mode de verrouillage différentiel.
4	10	Audio, module de contrôle de la carrosserie, tuner radio satellite
5	20	Prise de courant
6	10	Commande à distance des rétroviseurs extérieurs
7	–	Non utilisé
8	10	Contrôle de l’air à l’avant ; Relais du moteur du ventilateur avant.
9	–	Non utilisé
10	–	Non utilisé
11	–	Non utilisé
12	10	Interrupteur de frein ASCD ; Relais du siège chauffant ; Connecteur de liaison de données ; Interrupteur de feux stop ; Système de sonar ; Système de contrôle de la transmission automatique ; Audio.
13	10	Unité de capteur de diagnostic d’airbag ; Unité de commande du système de classification des passagers.
14	10	Compteur combiné ; Rétroviseur intérieur automatique pour éviter les reflets.
15	10	Interrupteur combiné
16	10	Relais du siège chauffant
17	15	Amplificateur audio ; Tuner de radio satellite.
18	10	Module de contrôle de la carrosserie ; Relais pour lampes dans le compartiment à bagages ; Lumière de la pièce avant/de la carte ; Lampe d’allumage en trou de serrure ; Lumière au deuxième rang ; Système de contrôle du freinage ; 4 roues motrices.
19	10	Rétroviseur intérieur automatique sans éblouissement ; Compteur combiné ; Connecteur de liaison de données ; Unité de contrôle du verrouillage du différentiel ; Contrôle de l’air à l’avant ; Système de contrôle de la pression des pneus.
20	10	Relais de feux stop ; Interrupteur de feux stop.
21	10	Capteur d’angle de direction ; Unité de commande de la boîte de vitesses ; Unité de contrôle de la carrosserie ; Lampe d’éclairage intérieur ; Système de verrouillage électrique ; NVIS ; Système de sécurité du véhicule.
22	10	Assemblage de la transmission automatique

Relais
R1		Non utilisé
R2		Accessoire

Compartiment moteur

Numéro	Ampères [A]	Description
24	15	Relais du moteur du ventilateur avant
25	10	Interrupteur à clé
26	20	Prise électrique inférieure avant
27	15	Relais du moteur du ventilateur avant
28	–	Non utilisé
29	20	Audio
30	15	Générateur, relais du klaxon
31	–	Non utilisé
g	50	BCM (module de contrôle de la carrosserie) ; Interrupteur automatique 2.
h	30	Frein électrique (remorque)
i	40	Relais du ventilateur de refroidissement ; Rétroviseur chauffant.
J	40	Commutateur d’allumage ; Coupez le relais de transfert 1 et le relais 2.
K	–	Non utilisé
L	30	ABS
m	30	Relais de remorque
n	40	ABS
32	10	Remorque
33	–	Non utilisé
34	10	Phare – droit (haut), système d’éclairage automatique, système de sécurité du véhicule
35	10	Phare – gauche (haut), système d’éclairage automatique, système de sécurité du véhicule
36	10	Feux combinés avant
37	10	Feux combinés arrière ; Les feux de la plaque d’immatriculation ; Illumination de l’interrupteur.
38	10	Relais de feux de recul (transmission automatique) ; Traction d’une remorque.
39	30	Relais d’essuie-glace avant
40	15	Phare – gauche (faible), relais de lumière du jour 2, système d’éclairage automatique, système de sécurité du véhicule
41	15	Phare – droit (bas), système d’éclairage automatique, système de sécurité du véhicule
42	10	Relais de climatisation
43	15	Miroir relais chauffant
44	–	Non utilisé
45	10	Relais lumière du jour 1
46	15	Relais de dégivrage de la vitre arrière
47	15	Relais de dégivrage de la vitre arrière
48	15	Relais de la pompe à carburant
49	10	Assemblage de la transmission automatique ; Commutateur de verrouillage de l’embrayage ; Interrupteur de neutralisation du verrouillage ; Relais d’annulation du verrouillage de l’embrayage 2.
50	10	ABS
51	10	Relais de feux de recul (transmission automatique) ; Interrupteur de feux de recul (transmission manuelle) ; Système de sonar ; Audio.
52	20	Relais du moteur de commande de l’accélérateur
53	20	Module de contrôle du moteur (ECM) ; Relais ECM ; NVIS.
54	15	Capteur de débit d’air ; Capteur d’oxygène chauffé.
55	15	Injecteurs
56	20	Feux de brouillard avant
57	–	Non utilisé

Relais :
R1		Désembuage de la vitre arrière
R2		Ventilateur de refroidissement (faible)
R3		Ventilateur de refroidissement (haut)
R4		Allumage
R5		Corne

Boîte à relais

Numéro	Ampères [A]	Description
57	10	Coupez le relais de transfert 1 et le relais 2 ; Unité de contrôle de la transmission.
58	10	Commutateur à 4 roues ; Unité de contrôle de la transmission.
59	–	Non utilisé
60	15	2006-2014 : BCM (module de contrôle de la carrosserie), remorque

Relais :
R1		2006-2014 : Clignotants de remorque (droit)
R2		Relais de désactivation du transfert 2 (avec 4WD)
R3		Relais lumière du jour 2
R4		Feu stop (avec contrôle de la descente et assistance au démarrage en côte) ; 2006-2014 : relais de neutralisation du verrouillage de l’embrayage 1.
R5		Relais lumière du jour 1
R6		Feu de recul (avec transmission automatique) ; 2006-2014 : relais de neutralisation du verrouillage de l’embrayage 2.
R7		Moteur du ventilateur avant
R8		Transfert à bascule (avec 4 roues motrices)
R9		Relais de découplage de transfert 1 (avec 4 roues motrices)
R10		Vitesse élevée (avec 4 roues motrices)
R11		2005 : Relais 2 de neutralisation du verrouillage de l’embrayage 2006-2014 : tourner la queue (gauche)
R12		2006-2014 : Feu de recul (avec transmission manuelle)
R13		2006-2014 : Courrier de remorque 1
R14		2006-2014 : Relais de remorque 2
