Diagrammes de fusibles et boîtes à relais – Toyota 4Runner N280
S’applique aux véhicules fabriqués au fil des ans :
2010, 2011, 2012.

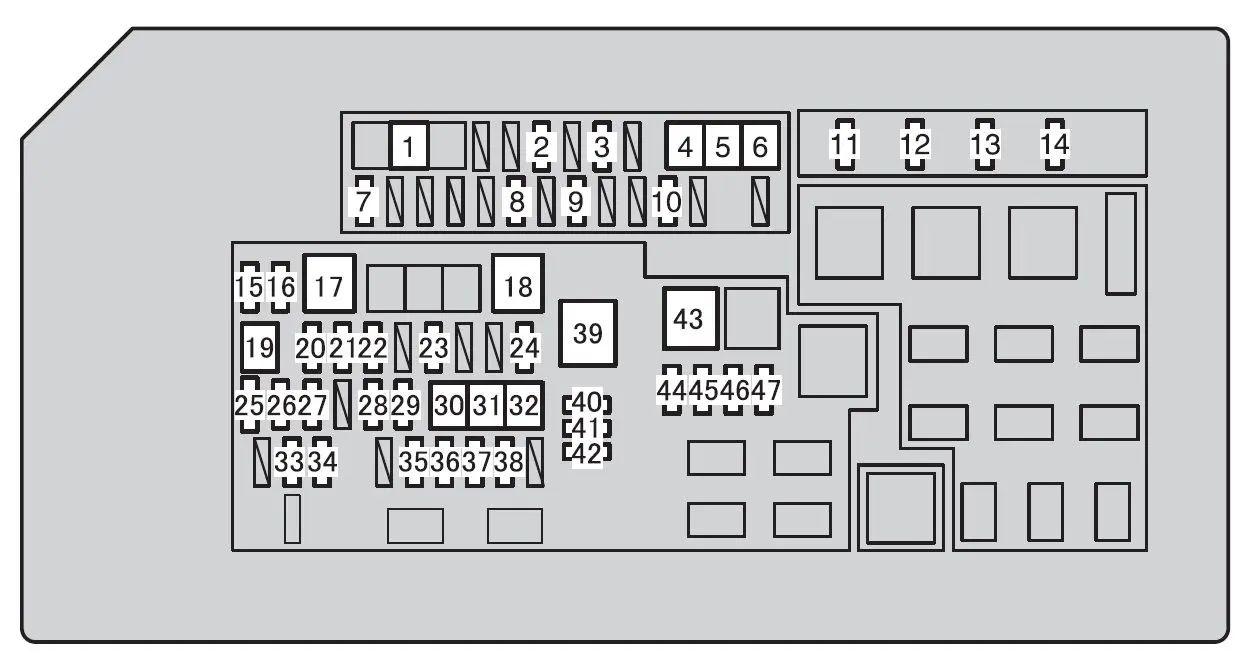

Compartiment moteur
| Numéro | Ampères [A] | Description |
| 1 | 30 | Réchauffeur PTC |
| 2 | 30 | Désembuage de la vitre arrière |
| 3 | 20 | Dégivreur d’essuie-glace |
| 4 | 30 | Réchauffeur PTC |
| 5 | 30 | Batterie auxiliaire de remorquage |
| 6 | 10 | Réchauffeur PTC |
| 7 | 10 | Désembuage extérieur des rétroviseurs |
| 8 | 30 | Feu arrière de remorque |
| 9 | 10 | Système de climatisation |
| 10 | 10 | Feux stop/arrière |
| 11 | 20 | Fusibles INJ, IGN, GAUGE |
| 12 | 10 | Cornes |
| 13 | 25 | Système d’injection de carburant multiport/ système d’injection séquentielle multi-point |
| 14 | 20 | Capteur A/F |
| 15 | 10 | Phare (feux de route) |
| 16 | 10 | Phare gauche (feux de route) |
| 17 | 50 | Système de climatisation |
| 18 | 80 | Prises électriques |
| 19 | 30 | Système de démarrage |
| 20 | 20 | Fusibles H-LP RH-HI, H-LP LH-HI |
| 21 | 7,5 | Système de charge |
| 22 | 15 | Directions ;
Les clignotants d’urgence. |
| 23 | 10 | Système d’injection de carburant multiport/ système d’injection séquentielle multi-point |
| 24 | 30 | Feux d’arrêt/de direction de la remorque |
| 25 | – | Pas de circuit |
| 25 | 10 | Système de sonorisation |
| 27 | 7,5 | Système de démarrage |
| 28 | 7,5 | Raccordement de sécurité |
| 29 | 30 | Système de sonorisation |
| 30 | 50 | ABS, VSC |
| 31 | 30 | ABS, VSC |
| 32 | 50 | Système d’injection de carburant multiport/ système d’injection séquentielle multi-point |
| 33 | 10 | Éclairage intérieur ;
Éclairage au niveau des seuils de porte. |
| 34 | 10 | Système de communication multiplex ;
Compteur et compteur. |
| 35 | 10 | Phare (feux de croisement) |
| 36 | 10 | Phare gauche (feux de croisement) |
| 37 | 10 | Système d’injection de carburant multiport/ système d’injection séquentielle multi-point |
| 38 | 7,5 | Système d’injection de carburant multiport/ système d’injection séquentielle multi-point |
| 39 | 120 | HTR, 400 W INV, A/C COMP, TOW TAIL, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC
HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NO.1, ECU-IG NO.2, NETTOYEUR DE ROUES, LAVE-ROUES, KDSS, 4WD, BKUP LP, BKUP ROLL, PORTE P, PORTE RL, PORTE DROITE, PORTE D, P/SEAT FL , P/SEAT PRZ, PORTE, A/C, OBD, PORTE DROITE, S/ROOF, PANEL, FIRE, PRZ, Fusibles D/L NO.2 |
| 140 | ||
| 40 | 10 | – |
| 41 | 15 | – |
| 42 | 20 | – |
| 43 | 80 | Fusibles IG2, EFI, A/F, HORN |
| 44 | 10 | Système d’injection de carburant multiport/ système d’injection séquentielle multi-point |
| 45 | 7,5 | Système de clé intelligent |
| 46 | 20 | Système de blocage du volant |
| 47 | 30 | Contrôleur de frein de remorque |
| * : Remplacer le fusible par un fusible de même ampérage que celui d’origine. | ||
Tableau de bord côté conducteur
| Numéro | Ampères [A] | Description |
| 1 | 10 | Feux stop/arrière |
| 2 | 7,5 | Éclairage du tableau de bord |
| 3 | 7,5 | Comptable et guichet |
| 4 | 10 | Système d’injection de carburant multiport/ système d’injection séquentielle multipoint ;
Système d’airbag ; Système de clé intelligent. |
| 5 | 20 | Essuie-glace et lave-glace |
| 6 | 30 | Essuie-glace et lave-glace |
| 7 | 25 | Toit ouvrant électrique |
| 8 | 25 | Vitres électriques |
| 9 | 25 | Vitres électriques |
| 10 | 30 | Système de communication multiplex |
| 11 | 30 | Vitres électriques |
| 12 | 30 | Siège du passager avant |
| 13 | 20 | Système de chauffage des sièges |
| 14 | 10 | Système de climatisation ;
Système d’injection de carburant multipoint/système d’injection de carburant multipoint séquentiel. |
| 15 | 7,5 | Directions ;
Clignotants d’urgence. |
| 16 | 10 | Système de contrôle de la stabilité du véhicule ;
Système d’avertissement de la pression des pneus ; Capteur de direction. |
| 17 | 7,5 | Vitres électriques |
| 18 | 25 | Vitres électriques |
| 19 | 7,5 | Système de démarrage |
| 20 | 7,5 | Système de climatisation |
| 21 | 7,5 | Diagnostic embarqué |
| 22 | 15 | Feux de brouillard |
| 23 | 25 | Système de communication multiplex |
| 24 | 30 | Siège du conducteur à réglage électrique |
| 25 | 20 | Quatre roues motrices |
| 26 | 10 | Système de suspension cinétique dynamique |
| 27 | 10 | Feux de recul de la remorque |
| 28 | 10 | Lampes d’appoint |
| 29 | 7,5 | Système d’injection de carburant multiport/système d’injection séquentielle multi-point |
| 30 | 15 | Prises électriques |
