Diagrammes de fusibles et boîtes à relais – Fiat 500
S’applique aux véhicules fabriqués au fil des ans :
2020, 2021.

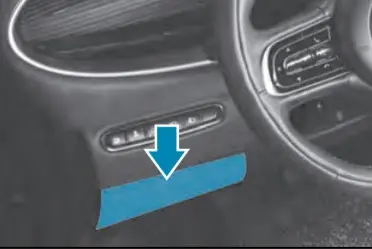

Boîte à fusibles du tableau de bord
| Numéro | Description | Ampères [A] |
| F36 | Fourniture du système de climatisation ;
FIAT Link & ; Driving ; Port de données USB ; Affichage Uconnect™ ; Commande électrique du frein de stationnement ; Port EOBD. |
15A |
| F38 | Déverrouiller la porte dérobée | 20A |
| F43 | Pompe du lave-glace | 20A |
| F47 | Pare-brise à commande électrique (côté conducteur) | 20A |
| F48 | Pare-brise à commande électrique (côté passager) | 20A |
| F94 | Prise 12V | 15A |
Boîte à fusibles dans le compartiment moteur
Boîte à fusibles A
| Numéro | Description | Ampères [A] |
| F10 | Corne | 10 |
| F23 | Sièges chauffants (si fournis) | 20 |
| F30 | Pare-brise chauffant (si prévu) | 20 |
| F84 | Prise d’alimentation du démarreur 12 V | 20 |
| F88 | Rétroviseurs latéraux chauffants (si fournis) | 7,4 |
| F89 | Lunette arrière chauffante | 20 |
| T17 | Dégivrage des rétroviseurs extérieurs ;
Fenêtre arrière chauffée. |
30 |
Boîte à fusibles B
| Numéro | Description | Ampères [A] |
| T02 | Sièges chauffants (si fournis) | 30 |
| T03 | Corne | 20 |
| T06 | Sièges chauffants (si fournis) | 30 |
| T14 | Prise d’alimentation du démarreur 12 V | 20 |
| T90 | Pare-brise chauffant (si prévu) | 30 |
Boîte à fusibles C
| Numéro | Description | Ampères [A] |
| F02 | Verrouillage électrique du côté conducteur | 10 |
| F09 | Serrure électrique côté passager | 10 |
| F12 | Amplificateur du système audio (si fourni) | 20 |
| F13 | Mouvement du toit (si prévu) | 20 |
