Infiniti G37 (2006-2015) – Boîte à fusibles

Infiniti G37 (2006-2015) – Boîte à fusibles

Diagrammes de fusibles et boîtes à relais – Infiniti G37

S’applique aux véhicules fabriqués au fil des ans :

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Boîte à fusibles du compartiment passager

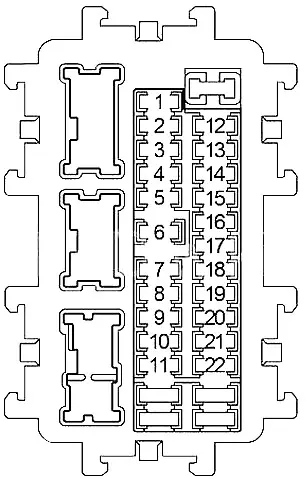

Le panneau de fusibles est situé en bas du côté conducteur, derrière le panneau de pieds.

Infiniti G35 (2006-2015) - boîte à fusibles et relais

Infiniti G35 (2006-2015) - Boîte à fusibles et relais

Numéro Ampères [A] Description
1 10 Unité de commande de ceinture de sécurité pré-collision
2 10 Unité de détection de diagnostic des coussins gonflables, unité de commande du système d’évaluation des passagers.
3 10 Moteur de pointage des phares droit/gauche, unité de commande de la caméra, relais de verrouillage du changement de vitesse, interrupteur de frein du dispositif de contrôle automatique de la vitesse (ASCD), interrupteur du frein de croisière intelligent (ICC), unité de commande du système d’éclairage avant adaptatif (AFS), interrupteur AFS, connecteur de liaison de données, amplificateur à compteur unifié et climatisation, relais du siège chauffant, unité de commande AV, unité adaptative Tel, compresseur, rétroviseur intérieur à atténuation automatique, unité de commande de la direction active des 4 roues avant (4WAS), unité de commande du sonar, ioniseur, capteur de détection des gaz d’échappement/de l’odeur extérieure, relais du siège de commande de la climatisation.
4 10 Compteur combiné, relais de feux de rechange (transmission automatique), interrupteur de feux de rechange (transmission manuelle)
5 15 Amplificateur BOSE
6 10 Logement de clé, Avertissement sonore de clé intelligente, Connecteur de connexion de données, Booster de climatisation avec compteur unifié, Horloge, Rétroviseur intérieur automatique anti-éblouissement, Détecteur de lumière et de pluie, Témoin de toit
7 10 Interrupteur de feux stop, module de commande de la carrosserie (BCM), relais d’arrêt des freins du régulateur de vitesse intelligent.
8 15 Amplificateur BOSE
9 10 Clé à fente, commutateur d’allumage à bouton-poussoir, commutateur de verrouillage d’embrayage (transmission manuelle)
10 10 Module de commande de la carrosserie (BCM), commutateur de mémoire de siège, unité de commande de positionnement automatique de la conduite, commande du siège du conducteur.
11 10 Compteur combiné, amplificateur de climatisation unifié, unité de commande AWD
12
13 10 Rétroviseur chauffant
14 20 Désembuage de la vitre arrière
20 Cabriolet : unité de commande du toit rigide rétractable
15 20 Désembuage de la vitre arrière
20 Cabriolet : unité de commande du toit rigide rétractable
16
17
18 15 2006-2011 : plus léger
19 10 Compteur combiné, climatiseur et amplificateur unifiés, écran, commutateur multifonction, unité de commande AV, module de commande de la carrosserie (BCM), unité d’adaptation Tel, unité de commande de la caméra, commutateur de commande à distance du rétroviseur extérieur, tuner radio satellite, commutateur CD, unité de commande du sonar, commutateur d’annulation du sonar.
20 15 2006-2009 : prise électrique de la console
20 2010-2013 : Allume-cigare, prise de courant de la console
21 15 Moteur du ventilateur
22 15 Moteur du ventilateur
Relais
R1 Allumage
R2 Désembuage de la vitre arrière
R3 Accessoire
R4 Ventilateur frontal

Boîte à fusibles du compartiment moteur 1

Près de la batterie.

Infiniti G35 (2006-2015) - boîte à fusibles et relais.

Numéro Ampères [A] Description
41 15 Relais de la pompe à carburant
42 10 Relais du ventilateur de refroidissement
43 10 Module de commande de la transmission (TCM), commutateur de mode de neige, commutateur de position de stationnement/neutre.
44 10 Injecteurs, module de commande du moteur (ECM), module de commande de la carrosserie (BCM)
45 10 ABS, module de capteurs du régulateur de vitesse intelligent intégré (ICC), capteur d’angle de braquage, capteur de lacet/latéral G, unité de commande de la direction assistée, unité de commande AWD, unité de commande principale de la direction active aux 4 roues (4WAS).
46 15 Capteurs de rapport air/carburant, capteurs d’oxygène chauffés
47 10 Pompe de lavage
48 10 2006-2011 : relais de verrouillage du volant
10 2014-2015 (Q40) : Relais de climatisation
49 10 2006-2013 : Relais de climatisation
15 2014-2015 (Q40) : Module de commande du moteur (ECM), relais ECM (bobines d’allumage, condensateur, solénoïde de soupape d’admission, module de commande du moteur, capteur de débit massique d’air, solénoïde de contrôle du volume d’admission EVAP, contrôle de l’évent de la soupape d’admission EVAP), module de contrôle de l’événement et de la levée variable des soupapes (VVEL)
50 15 2006-2013 : module de commande du moteur (ECM), relais ECM (bobines d’allumage, condensateur, électrovanne de commande de régulation de la soupape d’admission, soupape de commande de régulation de la soupape d’échappement, module de commande du moteur, capteur de débit d’air massique, électrovanne de commande du volume de purge de la boîte EVAP, soupape de commande de l’évent de la boîte EVAP), module de commande de la soupape variable et de l’événement de levée (VVEL).
15 2014-2015 (Q40) : Relais du moteur de commande de l’accélérateur
51 15 2006-2013 : Relais du moteur de commande du papillon des gaz
52 10 2006-2013 : Feu combiné avant
10 2014-2015 (Q40) : Lampe combinée arrière, lampe de plaque d’immatriculation, lampe de carte, commutateur VDC, commutateur d’ouverture du couvercle de coffre, commutateur combiné (câble spiralé), horloge, commutateur multifonction, unité de commande AV, lampe de rangement, commutateur A Shift /T, commutateur de siège chauffant (côté conducteur/passager), commutateur de mode neige, commutateur de télécommande de rétroviseur latéral.
53 10 2006-2013 : Lampe combinée arrière, lampe de plaque d’immatriculation, lampe de carte, commutateur VDC, commutateur d’ouverture du couvercle de coffre, commutateur du système d’éclairage avant adaptatif (AFS), commutateur combiné (câble spiralé), horloge, commutateur multifonction, unité de commande AV, lampe de boîte à gants, Prise allume-cigare, interrupteur A/T, interrupteur de siège chauffant (côté conducteur/passager), interrupteur de mode neige, interrupteur de rétroviseur extérieur à distance, interrupteur d’annulation du sonar, interrupteur d’ouverture/fermeture du toit, interrupteur de siège de climatisation.
10 2014-2015 (Q40) : Phare gauche (feux de route)
54 10 2006-2013 : phare gauche (feux de route)
10 2014-2015 (Q40) : Phare droit (feux de route)
55 10 2006-2013 : Phare droit (feux de route)
15 2014-2015 (Q40) : Phare gauche (feux de croisement).
56 15 2006-2013 : Phare gauche (feux de croisement).
15 2014-2015 (Q40) : Phare droit (feux de croisement).
57 15 2006-2013 : Phare droit (feux de croisement).
15 2014-2015 (Q40) : Relais de feux de brouillard avant.
58 15 2006-2013 : Relais de feux de brouillard avant.
59 10 2011-2013 : Relais des feux de circulation diurne
30 2014-2015 (Q40) : Relais d’essuie-glace avant
60 30 2006-2013 : Relais d’essuie-glace avant

Boîte à fusibles du compartiment moteur 2

Près de la batterie.

Infiniti G35 (2006-2015) - boîte à fusibles et relais.

Numéro Ampères [A] Description
31 15 Relais d’avertisseur 1
32 10 Alternateur
33 10 Unité de commande AWD
34 15 Audio, unité de commande AV, woofer, unité de commande caméra, adaptateur téléphonique, tuner radio satellite, changeur CD
35 15 Relais de sièges chauffants, relais de sièges climatisés (cabriolet)
36 10 Module de commande de la transmission (TCM)
37 20 2006-2010 : relais moteur arrière avec direction active aux 4 roues (4WAS).
15 Cabriolet : relais de sièges climatisés
38 10 Relais d’avertisseur 2
F 50 Relais du ventilateur de refroidissement
G 30 Unité de commande de ceinture de sécurité pré-collision
H 30 Relais d’allumage (Fusibles : « 2 », « 3 », « 4 »)
I 40 2006-2010 : unité de direction avant avec direction active aux quatre roues (4WAS).
50 Cabrio : unité hydraulique
J
K 40 Module de commande de la carrosserie (BCM), commutateur automatique (unité de commande du positionneur de conduite automatique, prise de courant)
L 30 ABS
M 50 ABS
N 50 Relais de l’actionneur du moteur de levage et de l’événement variable (VVEL)
O 30 Cabriolet : module de tablette, unité de commande du toit rigide rétractable, unité de commande du verrouillage du coffre.
Relais
R1 Corne 1
R2 Verrouillage du levier de vitesse

Bloc de connexion des fusibles

Infiniti G35 (2006-2015) - Boîte à fusibles et à relais

Numéro Ampères [A] Opi
A 140 Générateur, fusible : « B », « C ».
B 100 Fusible : « F », « H », « I », « K », « L », « M », « 31 », « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 ».
C 80 Relais d’allumage (Fusibles : « 41 », « 42 », « 43 », « 44 », « 45 », « 46 », « 47 »), Fusibles : « 48 », « 50 », « 51 ».
D 60 Relais de phares (fusibles : « 54 », « 55 »), relais de feux de croisement (fusibles : « 56 », « 57 »), relais de feux arrière (fusibles : « 52 », « 53 »), fusible : « 58 ».
E 80 Relais d’accessoires (fusibles :  » 18 « ,  » 19 « ,  » 20 « ), relais de dégivrage de la lunette arrière (fusibles :  » 13 « ,  » 14 « ,  » 15 « ), relais de ventilateur (fusibles :  » 21 « ,  » 22  » ), fusibles :  » 5 « ,  » 6 « ,  » 7 « ,  » 9 « ,  » 10 « ,  » 11 « .
